德力西电气塑壳断路器_实现短路保护原理

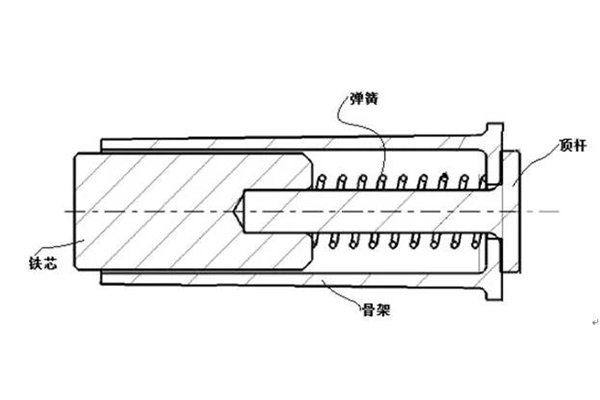

要想了解德力西电气塑壳断路器短路功能实现的原理，只要知道顶杆为何会向右运动，这里主要是靠电磁脱扣机构，如图，电磁脱扣机构主要由线圈、铁芯、弹簧、顶杆组成：

德力西电气塑壳断路器中电路正常工作时，由于电流小，正常工作电流产生的吸力不足以克服弹簧的反作用力，因此线路能正常工作。当线路发生短路时，瞬间电流会很大，很高的电流流过感应线圈而产生强大磁场，磁场对铁芯有力的作用，由于短路电流与正常工作的电流相比几十倍或更大，线圈匝数没变，但电流增加几倍甚至几十倍，因此磁力也增加了几倍以至几十倍，使得铁芯克服弹簧的反作用力带动顶杆向右运动，顶杆碰到脱扣机构，产品分闸。

总之，无论线路发生过载还是短路，线路中的电流都会比正常情况下要大，当外电路发生过载时，电流增大，一方面会造成双金发热，双金向右上方弯曲，弯曲到一定程度时，会碰到热脱扣连杆，然后热脱扣连杆带动锁扣转动，使锁扣和跳扣分离，造成断开电路的目的；短路时，电流瞬间增大的同时，线圈上的电流变化很大，进而产生增大的磁场，根据楞次定律，线圈里面的铁芯会阻碍磁场的增大，又因为由于壳体的阻挡，使得铁芯只能向右运动，带动锁扣使其和跳扣分离，同样达到德力西电气塑壳断路器断开电路保护线路目的。
